Гидравлические кассетные гайковерты АРХ

Оформите заявку, и мы проконсультируем Вас по поводу продукта.
Описание
Характеристики

Области применения

  • Гайковерт гидравлический кассетный – система с двумя шлангами для закручивания и откручивания резьбовых соединений в стесненных условиях.
  • Используются при монтаже, демонтаже  или ремонте нефтехимического, химического, металлургического, энергетического, кранового, судового, нефтепромыслового, газового, бурового оборудования, монтаже металлоконструкций ,  в труднодоступных и узких местах, с большим вылетом шпилек,  для демонтажа прикипевших гаек, гаек больших размеров и моментов, точных резьбовых соединений и т.д.
  • Кассетные  гайковерты используются серия AРХ гидравлические гайковерты до 49.000 Н/м для резьбы от M14 и больше

Преимущества

  • Гайковерты гидравлические кассетные просты в обращении и легкие по весу
  • экономичная конструкция, состоящая из кассеты с шестигранником  и привода
  • высокая эффективность при минимуме технического ухода и низкой стоимости
  • прочный корпус, эргономичный дизайн,
  • серия кассетных гидравлических гайковертов AРХ устойчивая к перегрузкам, простая конструкция, широкий диапазон крутящего момента, таблица моментов на инструменте, простое изменение направления вращения на откручивание или закручивание
  • Тонкий профиль

Особенности

  • удобное, безопасное и доступное соединение кассетных гайковертов со шлангами (360°). В случае необходимости может выдержать превышение рабочего давления в 4 раза.
  • прочная конструкция шестерней для высокоточной передачи крутящего момента и максимальным поворотом на 28°
  • высокая практичность гидравлического кассетного гайковерта, благодаря возможности просто и быстро поменять кассету, безупречное исполнение упора без влияния на точность передачи момента
  • крупнозубчатый «храповик» с отрицательным углом, предотвращающий заклиниванию (По заказу изготавливается с мелкозубчатой передачей

Спецификация

Важно для точного и стабильного достижения крутящего момента давление макс. 700 (800)  бар.
Возможность отклонения ±3%.

Информация о продукте

Для быстрой и безопасной работы с гидравлическими гайковертами мы рекомендуем  высокоскоростную   электрогидравлическую станцию Нова 700 (800) бар макс. давление, может работать от электрической сети 100‑253 Вольт / 45‑66 Гц. Предлагаем вам также гидравлические торцевые гайковерты серии АР.


Смотреть полное описаниеСкрыть полное описание
Tип AРХ1 AРХ2 AРХ4 AРХ8 AРХ16 AРХ 32***
Крутящий момент   (прибл.) * Нм 61-912 245-2874 540-6080 1081-14444 2078-23894 4278-47914
lbf.ft 45-673 181-2120 398-4485 798-10654 1533-17624 3156-35340
Шестигранник под ключ SW **             мм 13-46  19-65 25-80 50-115 65-135 80-205
Ширина** В мм 20,4 32 42 52 64 82
Длина** L мм 111 168 203 253 300 390
Высота** Н мм 82 103 144 179 194 278
Вес**    кг 0,5 1,6 2,7 5,3 7,2 11,8

Модели АРХ кассеты

АРХ 1

A/F

SW17

SW19

SW22

SW24

SW27

SW30

SW32



Радиус**

R

19

19

23

23

23

25

25



АРХ 2

A/F

SW27

SW30

SW32

SW36

SW41

SW46

SW50

SW55

Радиус**

R

26

31

31

31

33

36

39

42

АРХ 4

A/F

SW36

SW41

SW46

SW50

SW55

SW60

SW65

SW70

Радиус**

R

34

34

37

41

44

46

49

52

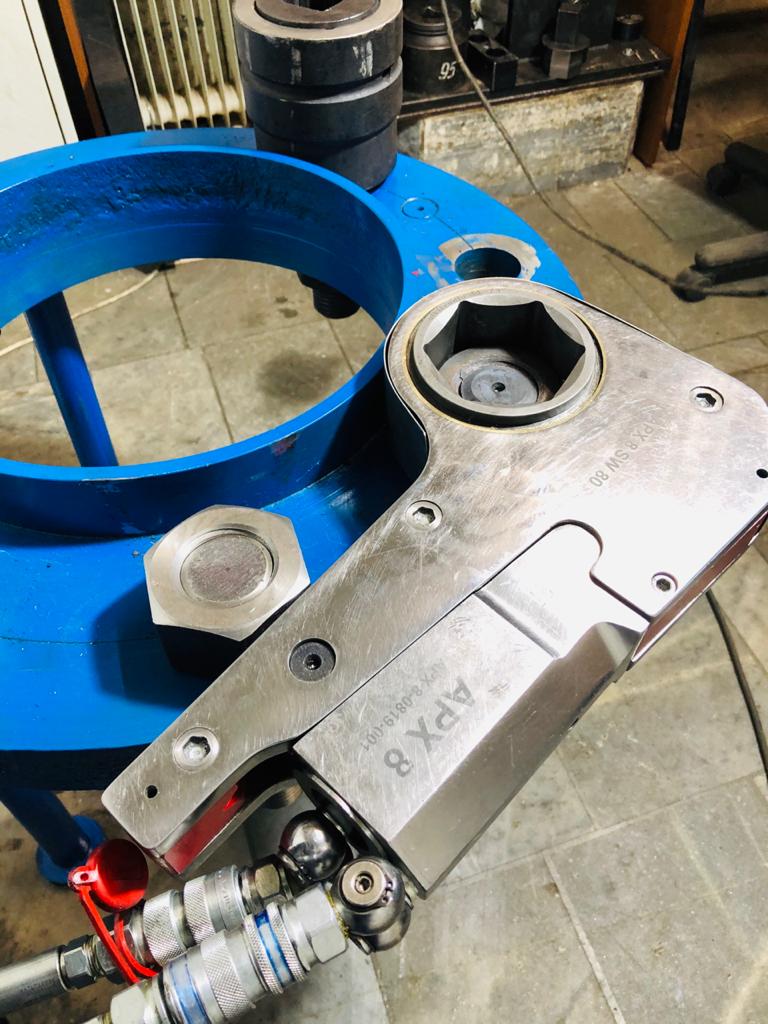

АРХ 8

A/F

SW55

SW60

SW65

SW70

SW75

SW80

SW85

SW90

SW95

Радиус**

R

46

49

58

55

58

61

65

67

78

АРХ 16

A/F

SW80

SW85

SW90

SW95

SW100

SW105

SW110

SW115

Радиус**

R

63

67

69

75

75

78

87

87

АРХ 32

A/F

SW95

SW100

SW105

SW110

SW115

SW120

SW125

SW130

SW135

SW140

SW145

Радиус**

R

82

82

88

94

94

100

100

100

104

109

109

Изготовление на заказ: *) Другие, необходимые  моменты;  **) другие, необходимые размеры ***) модели с большим крутящим моментом
