Гидравлические крупнозубчатые гайковерты

Гидравлические крупнозубчатые гайковерты AT/ATZ

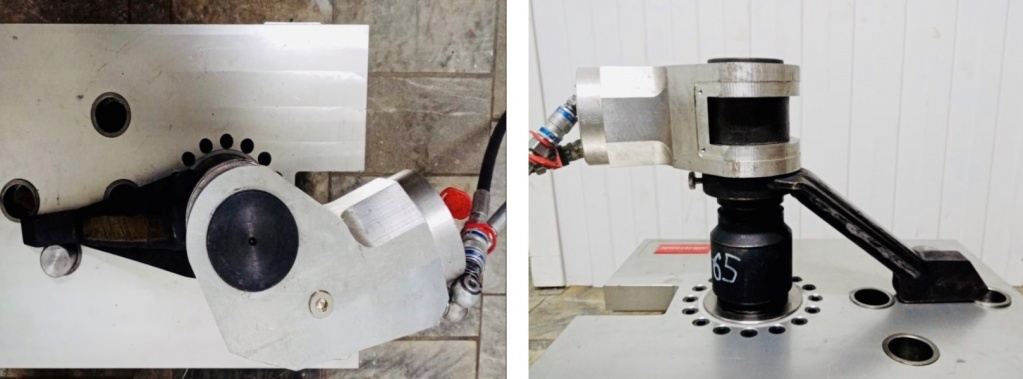

Болтинг-машина (гидравлический моментный ключ) торцевого типа серии АТ. Аксиальный шток-привод. АТ имеет шток-привод, благодаря которому происходит соосное вращение торцевой головки относительно упора. При этом корпус болтинг-машины не испытывает разрушающих скручивающих нагрузок.

  • Гайковерт гидравлический с точной регулировкой  крутящего момента.
  • Возможность завинчивания и развинчивания резьбовых соединений.
  • Наличие специального  аксиального упора для удобства позиционирования в пространстве.
  • Максимальное давление рабочей жидкости - 700 бар.
  • Возможность применения с торцевыми головками для различных типоразмеров гаек.

Конструктивные особенности, обеспечивающие безопасную эксплуатацию гайковерта:


  • Имеет крупнозубчатый храповый механизм. Отрицательный угол зубьев на храповом механизме противодействует блокированию обратного хода (выступает в качестве антиторсионного механизма и блокиратора обратного хода), блокированию (заклиниванию)  ключа, который происходит при использовании крупнозубчатого храпового механизма, предотвращает  «релаксационный» момент шпилек и болтов.

  • Реакционный упор имеет аксиальное расположение (соосно оси вращения шток-привода и торцевой головки), является многопозиционным, имеет наименьший диаметр,  по отношению к аналогам, что дает возможность инструменту занять наилучшую позицию в труднодоступном месте, гарантирует прочность и надежность при работе. Уверенно воспринимает реакционные силы, защищая корпус от сгибания и кручения при высоких нагрузках. Упор легко переставляется в нужное положение, угол разворота – до 360 град

  • Вертлюг (шаровое исполнение) обеспечивает вращение узла с подключенными рукавами 360 Х360°, позволяя выбирать нужное положение и работать в труднодоступных местах.

  • Удобное и быстрое изменение направления привода-квадрата  (откручивание-закручивание).

  •  По требованию заказчика, гайковерты  могут комплектоваться   различными БРС (с одно-шариковым клапаном, flat-face, резьбовыми и т.д) и совмещаются со станцией любого производителя в мире.

  • Высокая точность затяжки. Отклонение величины момента затяжки - +/- 1%.

  • Серия AТ изготовлена из легкого алюминиевого сплава Российского производства, применяемого в авиационной промышленности. (AIRBUS, BOEING, ПАО «КОМПАНИЯ «СУХОЙ»»  и т.д.)

  • Рабочее давление соответствует рабочему давлению, развиваемому станцией.

  • имеет возможность работы без упора при затяжке резьбовых соединений.

  • Соединения болтинг-машин  имеют с коэффициент запаса по давлению 4:1

  • Возможно  применения в составе механического шпильконатяжителя.

  • Присоединительные и ответные штуцера составных частей обеспечивают  надежную работу системы во всех предусмотренных циклах и соединяются без использования дополнительных переходников и приспособлений.

  • Болтинг-машина  обеспечивает свою автоматическую фиксацию на затягиваемой гайке, позволяющей осуществлять процесс завинчивания/отвинчивания без необходимости удерживания болтинг-машины руками у затягиваемой гайки.

  • Болтинг-машина  обеспечивает  работу на вертикальных  резьбовых соединениях в  режиме автоматической фиксации.

  • Один оператор может работать с системой, состоящей как из одной, так и из двух, четырёх болтинг-машин, одновременно подключенных к насосной станции в режиме автоматической фиксации.

  • Конструктив болтинг-машины  обеспечивает  легкость её снятия после затяжки резьбового соединения (функция создания свободного хода после достижения заданного усилия затяжки).

  • Маркировочная табличка моментного ключа установлена на корпусе с указанием следующих сведений:  изготовитель,  модель,  заводской/серийный номер изделия, таблица моментов.

  • Конструкция предусматривает возможность установки на гайку, как единого устройства, так и поэтапно: первый этап - установка торцевой головки  со штоком-приводом и аксиальным упором, второй этап -  установка силовой гидравлико-механической части ключа (корпус болтинг-машины).

  • Фиксатор штока-привода не выступает за габариты ключа.

  • Дополнительно комплектуется  рукояткой для переноски болтинг-машины.

  • Дополнительно возможно изготовления специальных упоров.
